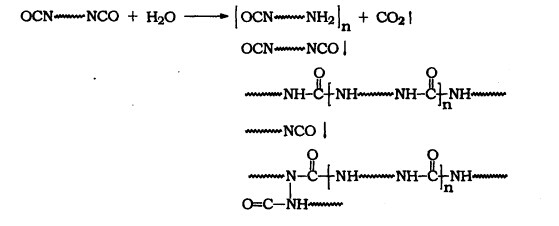

聚氨酯樹脂單組份預體膠的固化，單組份預聚體是帶有——NCO的彈性體高聚物，遇空氣中的潮氣即和H2O反應生成含有——NH2的高聚物，并進一步與——NCO反應生成含有脲基的高聚物，這些都屬于鏈增長反應：

這種濕固化型不需其他組份，使用方便，具有一定的強度和韌性。由于濕固化，膠層中有氣泡產生，——NCO含量越高，氣泡越多，因此預聚體的——NCO含量不能過高。此外，膠接強度受濕度影響很大，相對濕度大于90%時，凝膠時間約數小時，膠層中氣泡多，影響性能；相對濕度低于40%時，需一天以上才能凝膠，固化不完全。所以濕度以40%~90%之間為宜。

雙組分預聚體膠的固化

雙組份預聚膠的一組分是端基含有——NCO的預聚體；另一組是固化劑，如胺類化合物或含羥基化合物。固化劑的活性是不同的，一般胺類比醇類活性大，采用不同固化劑可以調節(jié)固化時間并獲得不同性能的聚氨酯。當預聚體——NCO含量高時，可用低分子二元醇或端基含——OH的聚酯、聚醚與固化劑并用，以改善預聚體膠的彈性。當預聚體——NCO含量低時，可以用多官能度的胺類或醇類，以獲得高度交聯(lián)的聚氨酯。

為了使用方便和延長有效期，可使用溶劑。溶劑必須不含水、醇或其他含活潑氫的化合物。常用的溶劑有乙酸乙酯、丙酮、甲乙酮、氯苯等。

三升貿易有限公司供應水性聚氨酯樹脂、水性丙烯酸樹脂、醇溶性樹脂，歡迎咨詢三升小莉：QQ 2091377794
